系列变压器油真空滤油机ZJB-10

系列变压器油真空滤油机ZJB-10

 原理:真空过滤  用途:油水分离  适用对象:油水分离
 样式:立式  性能:精密过滤  适用范围:化工;石油;制药;汽车;轻工;食品;选矿;电镀
 适用对象性质:弱腐蚀性  过滤精度:5 um 工作压力:0.4 MPa
 工作温度:0-100 ℃ 有效过滤面积:5 ㎡ 适用粘度:100以下 pas
 外形尺寸:1.1X0.8X1.5 m 设备重量:400 kg 品牌:通瑞
 型号:ZJB-10
产品特性:ZJB变压器油真空滤油机,ZJB系列变压器油真空滤油机,变压器油真空滤油机型号ZJB-10,ZJB系列变压器油真空滤油机
产品简介:原理:真空过滤 ;用途:油水分离 ;适用对象:油水分离 ;样式:立式 ;性能:精密过滤 ;适用范围:化工;石油;制药;汽车;轻工;食品;选矿;电镀 ;适用对象性质:弱腐蚀性 ;过滤精度:5 um;工作压力:0.4 MPa;工作温度:0-100 ℃;有效过滤面积:5 ㎡;适用粘度:100以下 pas;外形尺寸:1.1X0.8X1.5 m;设备重量:400 kg;品牌:通瑞 ;型号:ZJB-10
重庆通瑞过滤设备制造有限公司
详细介绍:
ZJB-10系列变压器油真空滤油机
ZJB-10系列变压器油真空滤油机用途
    ZJB-10系列变压器油真空滤油机能快速脱除绝缘油液中的水份、气体、杂质 ,降低介损,提高油的绝缘性能和油品质量。能有效保证电力设备正常运行,避免事故发生。

ZJB-10系列变压器油真空滤油机特点
    本机能够满足安装或检修现场对变压器本体抽真空,并同时完成对变压器油的脱气、脱水处理,缩短了油处理工期。它集油液的精密过滤、高效脱水、脱气、真空立体蒸发技术和自动化控制技术于一体,操作简单、运行安全、可靠。

ZJB-10系列变压器油真空滤油机主要优势
1、过滤精度高、纳污量大、能除去油中的细微悬浮颗粒物。
2、独特的脱气、脱水材料,其蒸发面积比常规材料大数百倍。
3、本机具有小型高效、移动方便的特点,特别适合于现场带电作业。
4、该系统采用先进的模糊油温装置,可任意设置油温上下限,使油温实现区间控制。
5、自动化程度高,油位实现自动控制和自动保护,安全可靠,操作简单、方便。


ZJB-10系列变压器油真空滤油机工作原理
    工作时,油液在内外压差的作用下经入口进入初滤器,大颗粒杂质被滤除,油液经多级红外线加热后,进入特制个性化的真空分离器中,在真空分离器中先形成雾状,再形成膜状,使其在真空中的接触面积扩大为原来的数百倍,油中的水分在高热、高真空度、大表面,高抽速的条件下得到快速汽化并由真空系统排出。
    由真空分离器上部排出的水蒸气,首先经冷凝器降温除湿后,进入冷却器中再次冷却,冷凝水进入储水器中排出,经两次冷凝除湿后的气体后由真空泵排向空中。
    真空分离器中经真空汽化脱水后的干燥油液,经输油泵由负压升为正压,经过滤后,净油从出油口排出,完成整个净油过程。

ZJB-10系列变压器油真空滤油机结构详解
1、过滤系统:
本机采用多级渐进加密过滤设置。
2、加热系统:
加热系统由加热器、温度控制器、超温保护器等部分组成;待处理油液在压力作用下,油液流过加热器进行热交换加热,加热管表面热负荷为1.5w/c,通过加热使其油中水分处于沸腾有利下一步蒸发。温度控制器能实时监测加热系统的温度,并控制加热器在一个设定的温度范围内工作;当加热器温度超过保护设置点时,超温保护器工作而切除加热器的运行,保障设备、人员的安全。
3、真空系统:
真空系统由真空分离器、真空泵、冷凝冷却器等部分组成。真空分离器内,有与型号相配的蒸发单元,从几何级提高了蒸发面积,保证油液有充分蒸发面,根据气体流动特性有利于气体快速被真空源抽出。真空泵抽速能力是蒸发出水蒸汽、析出的气体量两倍以上从而保证油液不被二次污染,同时确保系统处于一个极低气压状态下工作。
4、自动控制、保护系统:
自动控制系统由传感器、电机、电磁阀、控制元件、保护元件等部分组成。
1)、当油温达到设置点时,温度控制仪发出信号加热器停止工作,反之可进行加热工作;
2)、当加热器温度超出设定值(出厂设置为65℃)超温保护发出信号加热器停止工作;
3)、进油量由旁路阀和调节电磁阀形成控制,当进油量过大升到极限油位时,调节电磁阀关闭本机停止进油,反之进油电磁阀开启;
4)、压力控制器出厂压力保护控制点设置为0.4Mpa,达到设置点整机停止工作并报警;
5、冷却、冷凝系统:
由冷凝器、冷却器、储水器等部分组成。
真空分离器内蒸发出来的水汽及其它气体,首先经冷凝器降温除湿后,进入其内有阻滞交换介质的冷却器中再次冷却,被还原的冷凝水进入储水器中排出,经两次冷凝除湿后的干燥气体,后由真空泵排向空中,从而保护真空泵。

ZJB-10系列变压器油真空滤油机主要参数
指标名称 单位 ZJB-10
流  量 L/min10 10
工作真空度 Mpa -0.06 ~ -0.095
工作压力 Mpa ≤0.4
恒温控制范围 10 ~ 100
电  源   三相50HZ  380V
工作噪声 dB(A 80
电加热功率 KW 15
总电功率 KW 16.5
进(出)口管径   Mm ND20
设备重量 Kg 300
 处理后的指标
指标名称 单位 ZJB-10
油击穿电压 KV ≥55
油中含水量 PPM ≤5~10
油中含气量 % ≤0.1
含杂质粒度 μ ≤5~1

ZJB-10系列变压器油真空滤油机主要配置表
序号 配件名称 配件规格及型号 数量 产地及厂家 备注
1 真空系统 真空泵 2X-4 1 上海南光
真空泵电机 0.55KW/4P 1 上海河山
2 输油系统 输油泵 CB-B-16 1 江苏泰兴
电机 0.75KW/4P 1台  上海河山
3 除渣过滤系统 初滤器 φ110×250×40μm 1 日本CSC公司 不锈钢席形网
二级过滤器 φ110×250×20μm 1 日本CSC公司 不锈钢席形网
精滤器 φ110×250×5μm 1 美国技术 高分子滤网
4 脱水脱气系统 真空分离器 ZKQ-20A 1 德国技术
闪蒸塔 SZT-20A 1 通瑞研制 不锈钢材料
闪蒸喷雾器 SZQ-20L 1 通瑞研制 不锈钢材料
闪蒸填料 SZL-20B 1 通瑞研制
5 冷却系统 冷却器 ZQLQ-185A 1 通瑞研制
6 加热系统统 加热器 5KW-380 3 重庆双碑电热元件
恒温控制器 XMD-7052 1 上海工宝仪表
感温探头 PT-100 1 上海电气仪表
7 液位控制系统 液位控制仪 BUQK-02 2
供油电磁阀 ZCO-25F 1 重庆东方电磁阀
8 压力控制系统 压力控制器 PT301(-0.1~0) Mpa 1 天津

9 压力显示系统 压力表 Y-60 2 上海
真空表 Z-60 1
10 流量调节球阀 DN25 1 浙江欧克阀门 不锈钢材质
11 电气控制系统 电气控制箱   1 通瑞研制
电器面板及按钮   1 法国施耐德
12 防静电系统 FJD-II 1 通瑞研制

设备耗材--不锈钢滤芯



滤芯的保养及清洗

1)该机主要采用机械过滤方式,并逐级减小滤网密度,达到提高过滤精度之目的,由此可见,在设备工作过程中,初级过滤易于被杂质堵塞,此时会出现进油量小于出油量,进油速度比较慢。
2)处理办法:撤除初级过滤上盖,将滤网取出,用清洁油(煤油或者汽油)清洗后,即可还原工作。
3)识别二级过滤与精滤芯,是否应该清洗,则须注意过滤器上面的压力表。当过滤器压力表值达到0.3Mpa时,停止设备运行,同时拆下上面的螺丝,取掉上盖。
4)滤芯是螺纹接口,可旋转取出滤芯。
5)用干净的相同型号的清洁油(或者汽油)进行清洗,可配合用软毛细刷来刷洗滤芯表面(滤芯表面可扒开清洗),完毕之后,推荐使用空压机对准滤芯螺纹口处,从里向外吹气(这样有助于滤芯清洗得更干净)。
6)清洗完毕,将各部件还原,并检查螺丝连接是否牢固



售后服务承诺
1.、本公司对用户提供的设备和配件以及设计、制造、材料的质量全部负责。设备验收时如有任何一项技术指标不合格可无条件退货。
2、本公司产品保修期壹年,提供终身有偿维修服务,并终身提供备件。
3、本公司负责免费上门安装、调试并培训操作技术人员。
4、售后热线18小时(06:00-24:00)全方位为您服务。如果设备发生故障,接到用户设备维修电话,我公司将及时予以答复,若电话、传真解决不了,我公司派人在24小时内到达现场解决问题。
5、本公司在今后研制开发新产品过程中所运用的新技术、新材料、新工艺,我们优先考虑在用户设备上免费推广使用或更换。


通瑞其他服务
1.滤油机整机质保期壹年(滤芯耗材除外),在质保期内设备出现大的问题实行三包,出现任何异常问题均由供方免费处理。
2.包装:竹木包装
3.发货:5个工作日内

温馨提示:产品图片、价格及属性仅供参考!详情以来电或QQ在线咨询为准,真诚期待与您的合作!

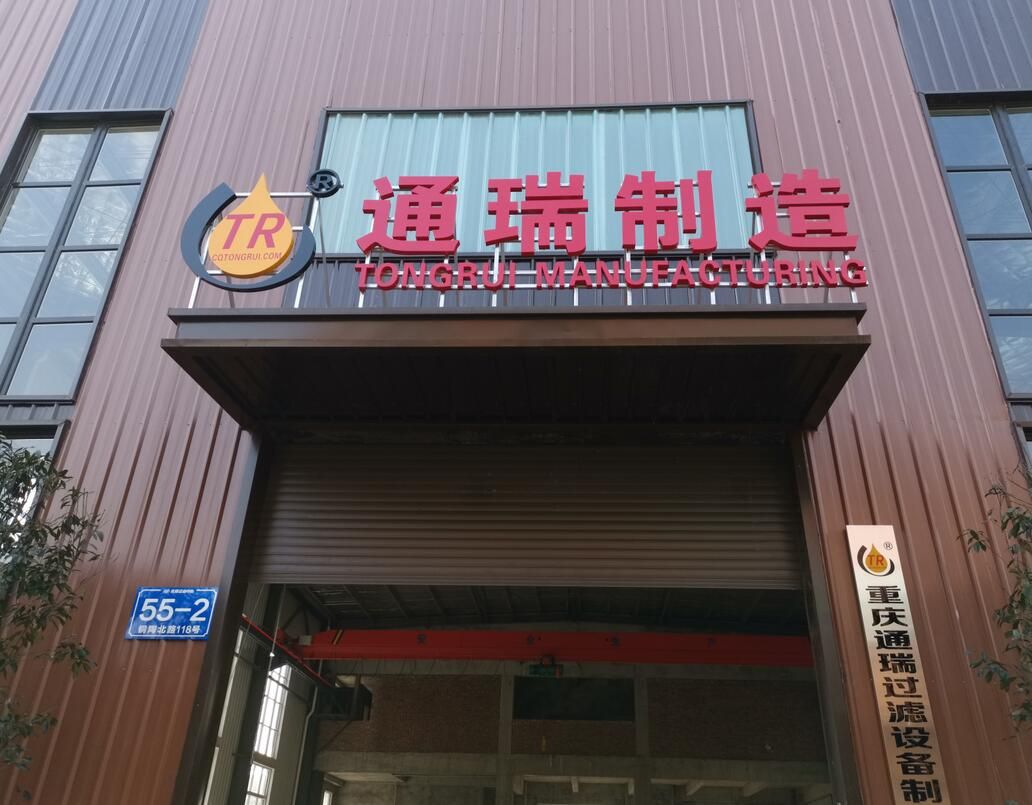

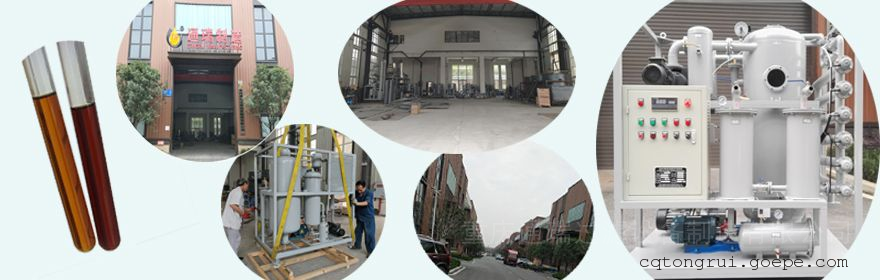

通瑞厂区展示
